XW4B100大罐自動封罐機

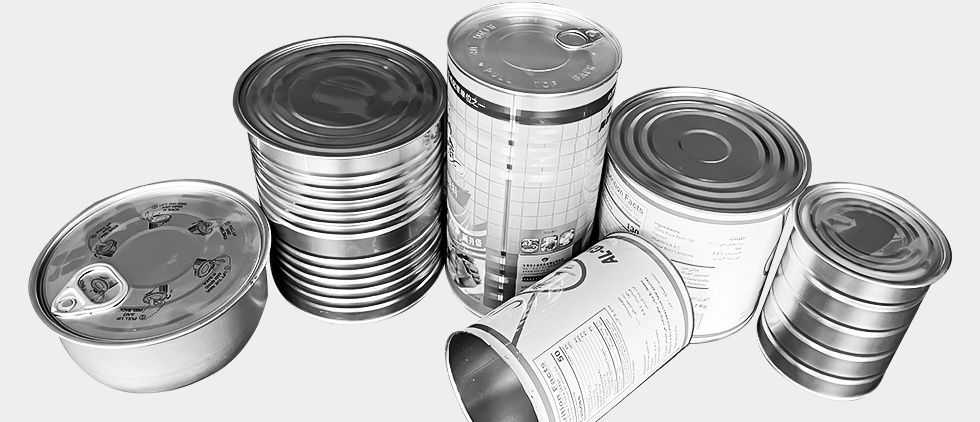

本機是4個封口頭數的封罐機，適用于封制果醬、果汁和其它食品的圓形實罐（大罐），也可用于空罐封底之用。它具有整機運行平穩、封口質量好、造型美觀大方、使用維修方便、觸摸屏操作、變頻調速等特點。采用PLC、變頻器、人機界面控制系統。通過設備上的各種傳感器，在觸摸屏上可以顯示出準確的生產速度和生產數量，生產速度根據用戶要求可以在觸摸屏上自行設定。整機具有主電機及其他電器的各種保護，如過載、過壓等。同時在觸摸屏上會自動顯示出相應的各種故障，方便用戶查找故障原因。

聯系我們

功能特性

主要機器部件

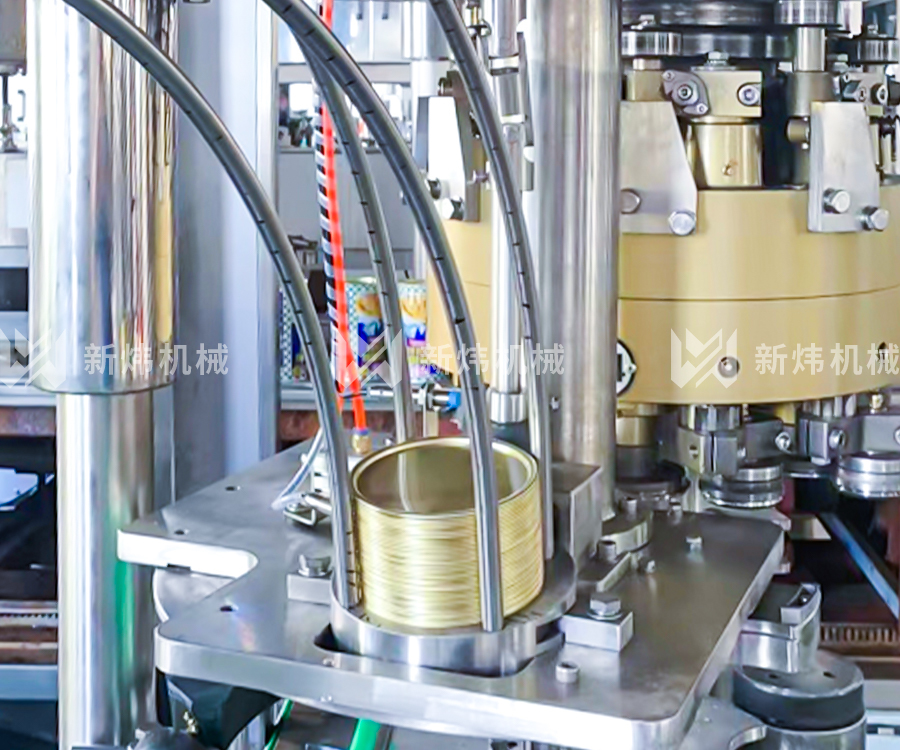

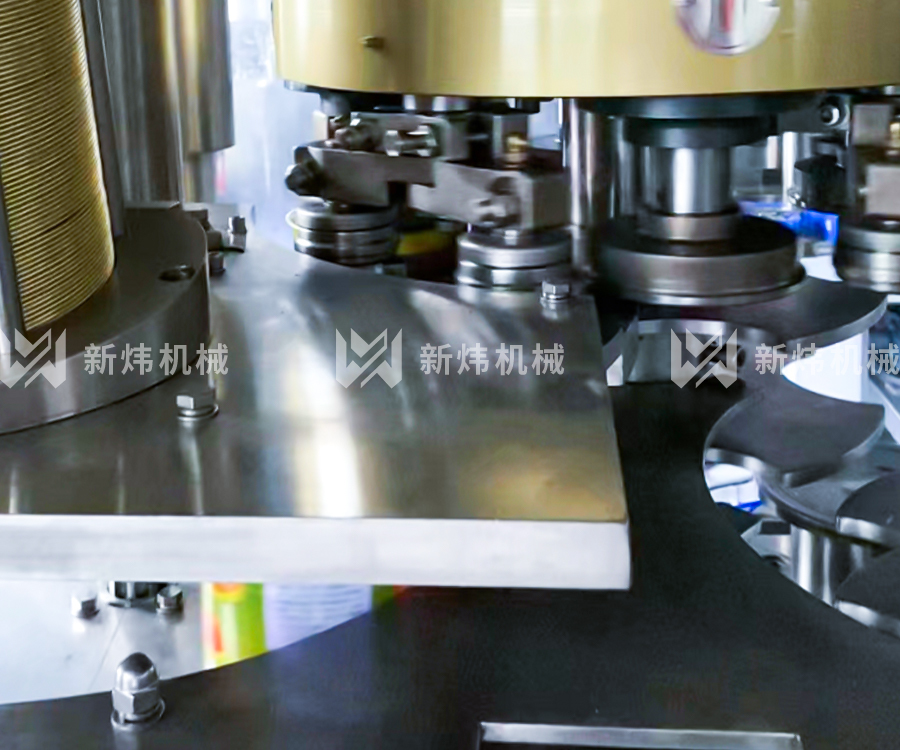

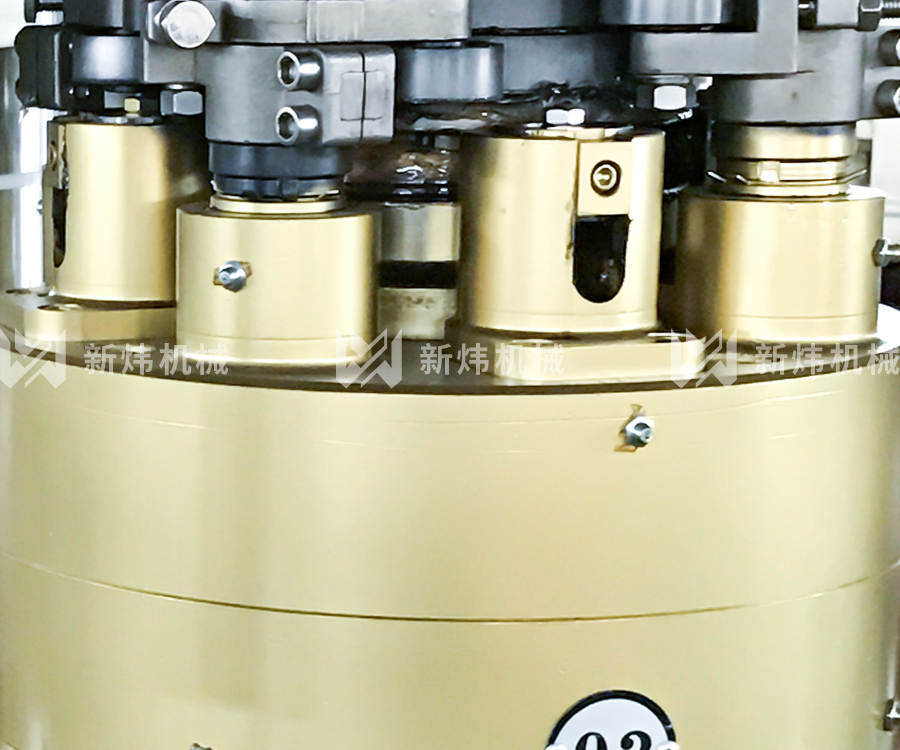

本機由工作臺、升降托罐、凸輪支架、托罐盤、封口機體、壓頭、封口輪、打蓋頭、出罐拔輪、傳動系統、電器系統等部件組成。

材質

a．傳動部件：優質碳素鋼
b．輸送帶部件：側板為304不銹鋼，輸送鏈為POM平頂鏈
c．封口部件：優質碳素鋼、軸承鋼、工具鋼
d．拔盤、軌道部件：304不銹鋼
e．機座：優質碳素鋼，外包304不銹鋼

電氣配置

控制部分

名稱	型號	規格	起源
PLC	DVP14SS211R	24V 直流	臺灣臺達
人機界面	B07S411	7寸彩色	臺灣臺達
開關電源	PMC-024V050W1AA	220V 交流	臺灣臺達
變頻器	Z2400-7R5G/5R5P	380V 7.5kw	上海眾辰
急停按鈕	TN2BKR-2C	安裝孔 22mm	國產

低壓部分

名稱	型號	規格	產地
空氣開關	DZ47-60	40A 3P	國產
空氣開關	DZ47-60	4A 1P	國產
接觸器	NC1-0911	線圈 220V AC	國產
斷路器	DZ108-4/211	2.5-4A	國產

傳感器、按鈕部分

中間繼電器	RJ2S-CL-D24	24VDC	國產
照明按鈕	YW1L-MF2E10Q4G	24V 直流 LED	國產
接近開關	PR12-4DN	24V 直流 NPN	奧托尼克斯
接近開關	PR18-4DN	24V 直流 NPN	奧托尼克斯

主要技術參數

主要技術參數

型號：	XW4B100	封罐頭數 ：	4
生產能力：	20-100罐/分鐘	適用罐徑：	Ф99~Ф153mm
適用罐高：	60~200mm	功率：	5.5千瓦
重量：	2500公斤	外形尺寸：	2500X1800X2000mm
